Прецизните пружини са основни компоненти в широк спектър от индустрии, от автомобилната и космическата до електрониката и медицинските устройства. Като доставчик на прецизни пружини, бях свидетел от първа ръка на сложния процес на производство на тези жизненоважни части. В тази публикация в блога ще разгледам подробните стъпки, включени в прецизното производство на пружини, като подчертавам важността на всеки етап и използваните технологии.
Избор на материал
Първата и може би най-важна стъпка в прецизното производство на пружини е изборът на материал. Изборът на материал зависи от различни фактори, включително изискванията на приложението, условията на околната среда и необходимите механични свойства. Обичайните материали, използвани за прецизни пружини, включват неръждаема стомана, въглеродна стомана, медни сплави и титан.
Неръждаемата стомана е популярен избор поради отличната си устойчивост на корозия, висока якост и добра форма.Натискна пружина от неръждаема стоманаизработени от неръждаема стомана се използват широко в приложения, където излагането на влага или химикали е проблем, като например в морската и хранително-вкусовата промишленост.
Въглеродната стомана е известна със своята висока якост и достъпност. Обикновено се използва в приложения, където се изисква висока товароносимост, като например в системи за окачване на автомобили.
Медните сплави, като фосфорен бронз и берилиева мед, предлагат отлична електропроводимост и устойчивост на корозия.Меден изворизработени от тези материали често се използват в електрически и електронни приложения, като съединители и превключватели.
Титанът е лек и здрав материал с отлична устойчивост на корозия. Използва се в приложения, където намаляването на теглото е критично, като например в космическото пространство и медицинските устройства.
Чертеж на тел
След като материалът е избран, следващата стъпка е изтегляне на тел. Изтеглянето на тел е процес на намаляване на диаметъра на тел чрез издърпването му през серия матрици. Този процес подобрява повърхностното покритие на жицата, механичните свойства и точността на размерите.
Процесът на изтегляне на тел започва с тел с голям диаметър, която се подава през серия от матрици с намаляващ диаметър. Тъй като телта преминава през всяка матрица, диаметърът й се намалява и дължината се увеличава. Броят на използваните матрици зависи от желания краен диаметър и материала, който се изтегля.
По време на процеса на теглене на тел се използват смазки за намаляване на триенето между телта и матриците, предотвратявайки повреда на телта и подобрявайки ефективността на изтегляне. Смазките също помагат за охлаждане на жицата и премахване на всякакви остатъци или замърсители.
Навиване на пружина
След като телта е изтеглена до желания диаметър, тя е готова за навиване на пружина. Навиването на пружината е процес на оформяне на телта в спираловидна форма. Има няколко метода за навиване на пружини, включително студено навиване и горещо навиване.
Студеното навиване е най-разпространеният метод за навиване на пружини. Извършва се при стайна температура с помощта на машина за навиване. Машината за навиване подава телта през поредица от ролки и водачи, които оформят телта в спираловидна форма. Стъпката, диаметърът и броят на бобините се контролират от настройките на машината.
Горещото навиване се използва за пружини, които изискват висока якост и прецизност. Извършва се при повишени температури, обикновено между 800°C и 1000°C. Горещата тел се подава през машина за навиване, която я оформя в спираловидна форма. Процесът на горещо навиване позволява по-голяма гъвкавост и прецизност в дизайна на пружината.
Термична обработка
След като пружината е навита, тя се подлага на термична обработка, за да се подобрят нейните механични свойства. Топлинната обработка е процес на нагряване и охлаждане на пружината, за да се промени нейната микроструктура и да се подобри нейната здравина, твърдост и еластичност.
Има няколко вида процеси на термична обработка, включително отгряване, закаляване и отвръщане. Отгряването е процес на нагряване на пружината до определена температура и задържането й там за определен период от време, последвано от бавно охлаждане. Този процес облекчава вътрешните напрежения в пружината и подобрява нейната пластичност и формоспособност.
Закаляването е процес на нагряване на пружината до висока температура и след това бързото й охлаждане в среда за охлаждане, като масло или вода. Този процес втвърдява пружината и подобрява нейната здравина и устойчивост на износване.
Закаляването е процес на нагряване на закалената пружина до по-ниска температура и задържането й там за определен период от време, последвано от бавно охлаждане. Този процес намалява чупливостта на пружината и подобрява нейната здравина и пластичност.
Повърхностна обработка
След термична обработка пружината може да бъде подложена на повърхностна обработка, за да се подобри нейната устойчивост на корозия, устойчивост на износване и външен вид. Процесите на повърхностна обработка включват галванопластика, прахово покритие и пасивиране.

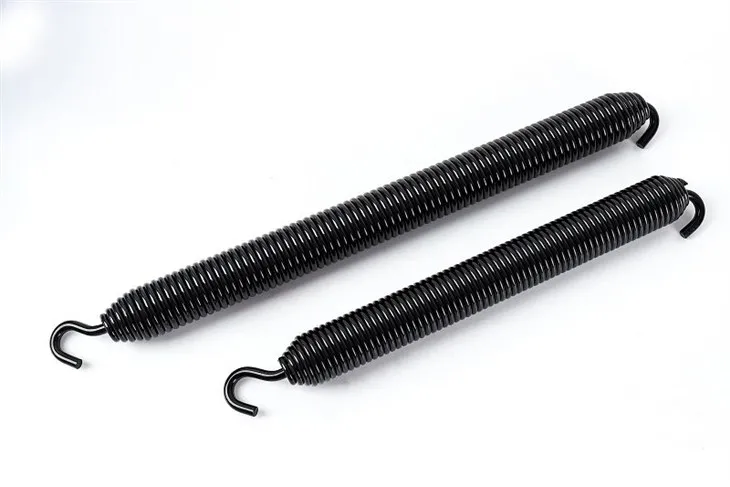

Галванопластиката е процес на отлагане на тънък слой метал върху повърхността на пружината чрез електрохимичен процес.Галванична пружинамогат да бъдат покрити с различни метали, като никел, хром и цинк, за да се подобри тяхната устойчивост на корозия и външен вид.
Праховото боядисване е процес на нанасяне на сух прах върху повърхността на пружината и след това нагряването му, за да се разтопи прахът и да се образува гладко, трайно покритие. Праховото покритие осигурява отлична устойчивост на корозия и може да се използва за постигане на различни цветове и покрития.
Пасивирането е процес на третиране на пружината с химически разтвор за отстраняване на всяко свободно желязо или други замърсители от повърхността и образуване на защитен слой от оксид. Пасивирането подобрява корозионната устойчивост на пружината и обикновено се използва за пружини от неръждаема стомана.
Проверка и тестване
Преди пружините да бъдат изпратени до клиента, те преминават през редица проверки и тестове, за да се гарантира, че отговарят на изискваните спецификации и стандарти за качество. Инспекциите и тестовете включват проверка на размерите, визуална проверка, механично изпитване и химичен анализ.
Проверката на размерите се извършва с помощта на инструменти за прецизно измерване, като дебеломер, микрометри и габарити, за да се гарантира, че размерите на пружината, като диаметър, стъпка и дължина, са в определените допустими отклонения.
Визуалната проверка се извършва, за да се провери за всякакви повърхностни дефекти, като пукнатини, драскотини или неравности. Пружините също се проверяват за правилно навиване и подравняване.
Извършва се механично изпитване, за да се оценят механичните свойства на пружината, като твърдост, якост и живот на умора. Тестовете могат да включват изпитване на компресия, изпитване на опън и изпитване на усукване.
Химическият анализ се извършва, за да се определи химическият състав на пружинния материал и да се гарантира, че той отговаря на изискваните спецификации.
Заключение
Прецизното производство на пружини е сложен и сложен процес, който изисква високо ниво на опит и прецизност. От избора на материал до проверката и тестването, всяка стъпка в процеса играе решаваща роля за осигуряване на качеството и ефективността на пружините.
Като доставчик на прецизни пружини, аз се ангажирам да предоставям на нашите клиенти висококачествени пружини, които отговарят на техните специфични изисквания. Ние използваме най-новите технологии и производствени процеси, за да гарантираме, че нашите пружини са с най-високо качество и надеждност.
Ако имате нужда от прецизни пружини за вашето приложение, препоръчвам ви да се свържете с нас, за да обсъдим вашите изисквания. Нашият екип от експерти ще работи с вас, за да проектира и произведе перфектните пружини за вашите нужди.
Референции
- Наръчник на ASM, том 2: Свойства и избор: цветни сплави и материали със специално предназначение
- Наръчник за пролетен дизайн, трето издание от Уилям А. Наш
- Производствено инженерство и технология, четвърто издание от Serope Kalpakjian и Steven R. Schmid
